微流控芯片流量傳感器的工作原理

更新時間:2023-07-21      點擊次數:896
  微流控芯片流量傳感器是一種用于測量微流體中流量的關鍵設備,廣泛應用于生物醫學、化學分析和微流控實驗等領域。它能夠實時監測微流體中的流速和流量,并提供準确的數據分析和控制。傳感器主要基于熱敏電阻效應和微流體傳輸原理。當流體通過微流道時,流體的流動會帶走熱量,從而導緻傳感器表面溫度的變化。通過測量傳感器表面的溫度變化,可以獲得流體的流速和流量信息。

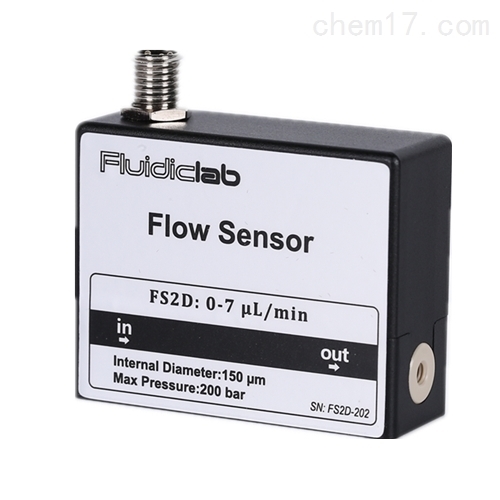

微流控芯片流量傳感器



  1、熱敏電阻效應:傳感器芯片上集成了一個或多個微小的熱敏電阻元件。當流體通過微流道時,熱敏電阻元件受到流體的冷卻效應,導緻電阻值發生變化。這種變化與流體的流速和流量成正比。

  2、溫度測量:傳感器芯片上的熱敏電阻元件與溫度傳感器相連,用于測量傳感器表面的溫度。溫度傳感器将表面溫度轉化爲電信号,并傳送給信号處理單元進行處理。

  3、信号處理:信号處理單元接收到溫度傳感器傳來的電信号後,通過内置的算法和校準曲線,将溫度變化轉化爲流速和流量數據。這些數據可以通過顯示屏或輸出接口進行顯示和記錄。

  微流控芯片流量傳感器廣泛應用于生物醫學研究、化學分析、環境監測和微流控實驗等領域。例如,在生物醫學領域,它可用于血液流速監測、細胞培養流體控制和藥物輸送等方面。流量傳感器對微小流量變化具有高度敏感性,能夠實時監測微流體中的微弱流速和流量變化。傳感器具有快速響應的特點,能夠實時獲取流體流速和流量的變化情況。采用微納加工技術制造,具有小尺寸、輕便的特點,适用于微流控芯片等小型裝置中的集成。傳感器的測量精度較高,能夠提供準确的流速和流量數據,滿足對流體流動特性的精細研究和控制需求。

  1、安裝位置:微流控芯片流量傳感器的安裝位置應選擇在流體流動較穩定的位置,避免幹擾和渦流産生。

  2、溫度校準:在使用前,應進行溫度校準,确保傳感器的準确性和穩定性。

  3、清潔維護:定期清潔傳感器表面,避免污染物對測量結果的影響。

  4、流體選擇:根據實際需要選擇合适的流體,避免對傳感器造成損害或誤差。
