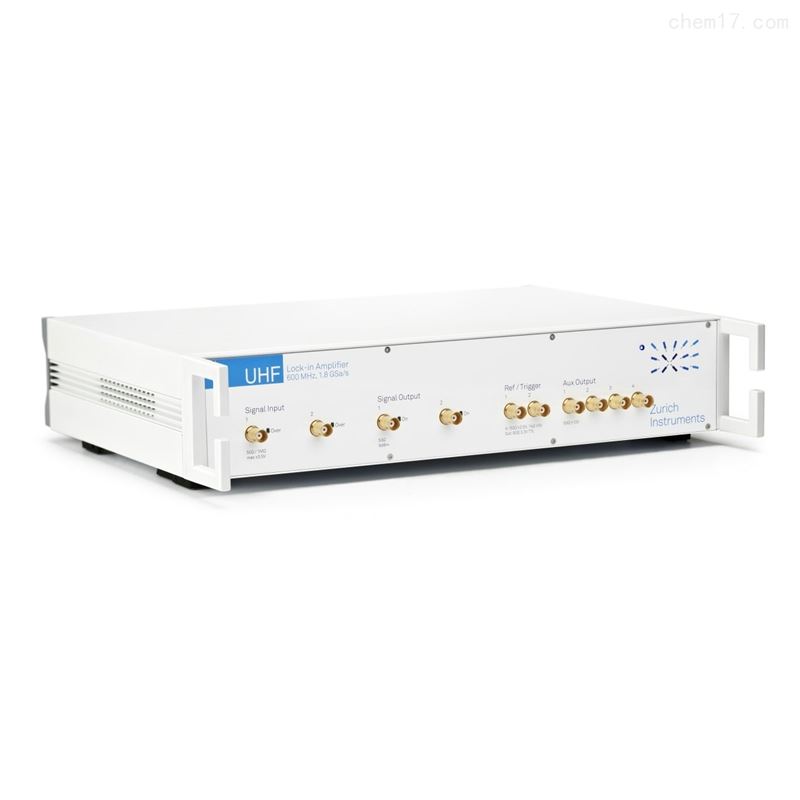

雙通道超高頻鎖相放大器

• 雙通道超高頻鎖相放大器技術參數

• 600 MHz 頻率範圍

• 2 個獨立鎖相單元

• 2 個高性能信号發生器

• 每個鎖相單元配置 4 個獨立諧波模塊

• 12位高分辨率65k采樣點示波器

• 頻率響應分析儀 (FRA)

• FFT 頻譜分析儀

• LabOne® 軟件包

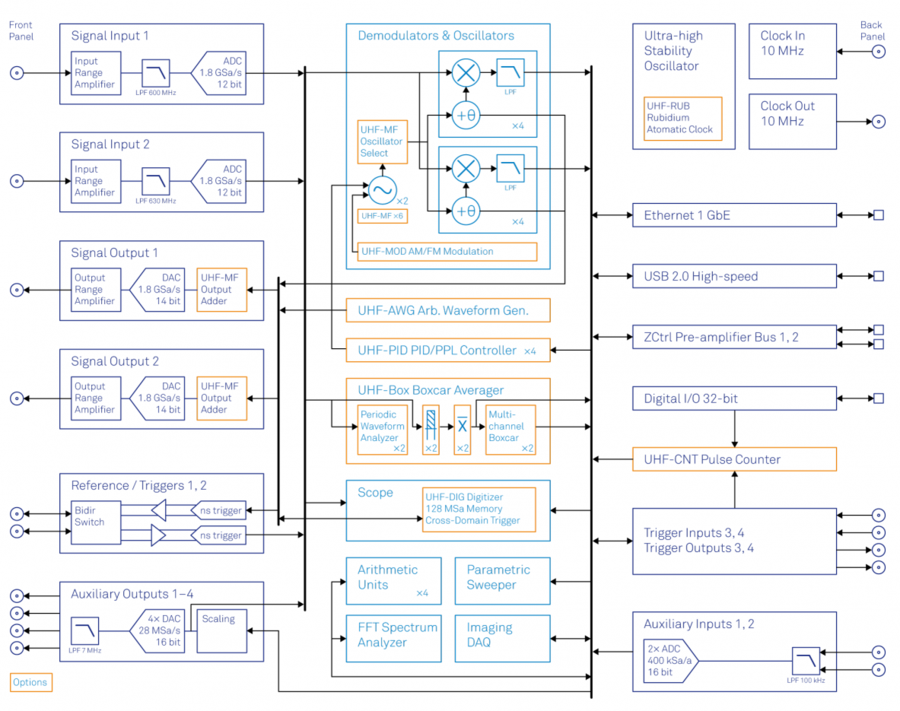

UHFLI 雙通道超高頻鎖相放大器高精度信号輸入

UHFLI 的 2 個信号以單端模式輸入，擁有了噪聲控制水平。可選高阻抗和 50 Ω 阻抗匹配，這樣既适用于低頻應用，也适用于高頻應用。UHFLI具有2個輸入和2個雙向端口，用于外部參考模式和精密外部事件觸發。同時支持兩個内部和兩個自動參考模式。

UHFLI 雙通道超高頻鎖相放大器信号發生器

UHFLI産生 2 個低失真的正弦曲線輸出，适用于驅動測試器件或大多數調制裝置。通過 UHF-MF 多頻選件可提供6 個額外振蕩器，能夠生成 8 個正弦曲線的線性組合。前面闆其他端口提供解調幅值、相位或者正交信号、方波參考信号，或者外部觸發信号。

解調器和濾波器

UHFLI有8個雙相解調器可用于每通道輸入信号的4 個諧波頻率同時進行測量。每個解調器都可以單獨設置濾波器，解調後的幅值和相位數據可以實時的流盤到計算機中。

觸發

參考信号和觸發模式性能優異：600 MHz帶寬的參考信号的輸入和輸出，觸發輸入和輸出響應時間低至 100 ns。UHFLI 是集硬件和軟件觸發功能于一身的鎖相放大器。硬件觸發确保了對實際狀況的快速響應，而軟件觸發器則提供了定義複雜觸發标準的基本框架。觸發用來在确定的時間點輸出解調采樣，或用來實現UHFLI 在幾個功能域之間的同步。

運算單元

運算單元可以對大量的測量數據進行快速計算。該運算單元能夠對輔助輸出的數據進行加-減-乘-除運算。可應用于平衡檢測、參考标準化，或者雙頻諧振跟蹤。
